Испытания на воздействие полей высокой интенсивности

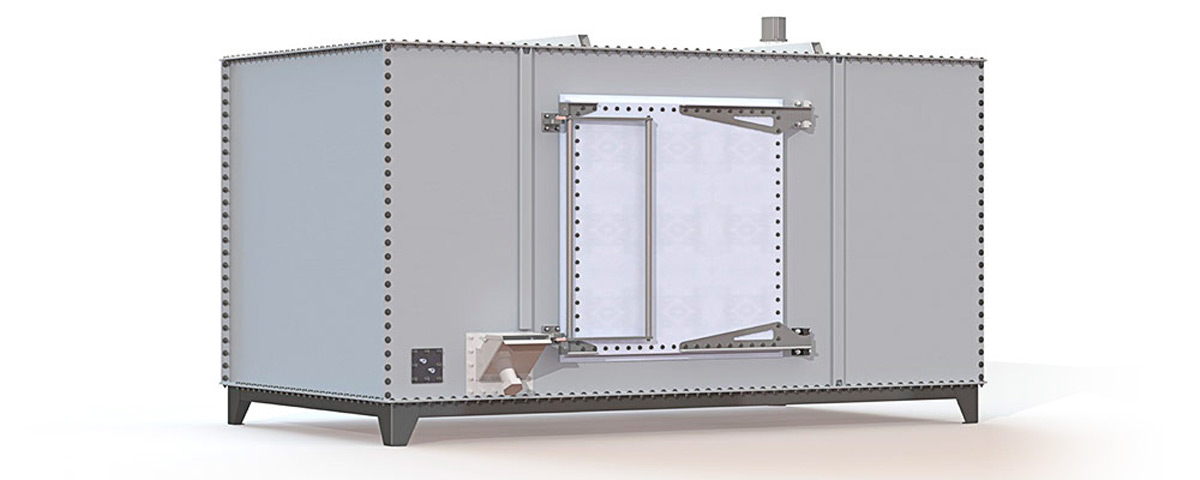

Испытательная лаборатория ЭМС АО «ТЕСТПРИБОР» ввела в эксплуатацию рабочее место на базе реверберационной камеры. Рабочее место полностью укомплектовано необходимым оборудованием, а также оснащено специализированным ПО для проведения испытаний на воздействие электромагнитных полей высокой интенсивности.

Применение реверберационной камеры позволяет проводить испытаний на соответствие требованиям Раздел 20.0 КТ-160G/14G и ГОСТ РВ 6601-001-2008. Параметры применяемой реверберационной камеры представлены в таблице 1. На рисунке 1 и в таблице 2 приведены значения полученной напряженности электромагнитного поля при различных углах поворота тюнера для частоты сигнала 1 ГГц при подводимой мощности 35 dBm.

Таблица 1 – Параметры реверберационной камеры.

Параметр	Значение
Общие габариты, мм	2770 х 1550 х 1650
Размеры рабочей зоны, мм	700 х 700 х 700
Эффективный диапазон рабочих частот, ГГц	0,4 – 18 ГГц
Коэффициент экранирования, дБ	120 дБ (400 – 1000 МГц) 100 дБ (1 – 10 ГГц) 90 дБ (10 – 18 ГГц)

Рисунок 1. График зависимости напряженности поля от угла поворота «тюннера» на частоте 1 ГГц при подводимой мощности 35 dBm

Таблица 2 - Характеристики зависимости напряженности поля от угла поворота «тюннера»

Угол поворота	0^o	10^o	20^o	30^o	40^o	50^o	60^o	70^o	80^o	90^o
Напряженность, В/м	53	62	65	75	72	75	79	152	112	83

Угол поворота	100^o	110^o	120^o	130^o	140^o	150^o	160^o	170^o	180^o
Напряженность, В/м	86	85	84	88	108	241	188	174	188

Угол поворота	190^o	200^o	210^o	220^o	230^o	240^o	250^o	260^o	270^o
Напряженность, В/м	288	336	525	650	540	365	261	118	196

Угол поворота	280^o	290^o	300^o	310^o	320^o	330^o	340^o	350^o	360^o
Напряженность, В/м	185	250	101	70	87	72	69	58	53

←
